砂漿開裂的原因原來是它——作者：方達康砂漿技術研究院馮文利教授
更新時間：2021-05-28 關注：3207
老馮在每次全國砂漿技術學習班上都講到“砂子級配”在砂漿配方當中的重要性，只有學會砂子級配分析技術，才能玩好砂漿。首先把砂漿的骨架做好，這是首要條件，如果條件不允許，也要盡大努力做好，如何做好砂子骨架，老馮在多篇文章中有詳細的描述，這里不再贅述；做好砂子骨架之后，重要的是設計砂漿的灰砂比，這一步非常重要，很多技術人員對這一步把握不好，左右搖擺，導致砂漿性能不穩定，普通砂漿，如果使用天然砂漿，粉料量在15-25%之間，如果用機制砂，粉料量在25-35%之間，如果天然砂和機制砂混用，粉料量在20-30%之間，灰砂比的確定對配方來講非常重要，老馮能夠在短時間內判斷出灰砂比，這是長期經驗積累的結果；特種砂漿，把握好灰砂比更為重要，如果灰砂比不正確，不但砂漿性能調不出來，還容易開裂；再是摻合料的正確使用，通常使用的摻合料是粉煤灰，要使用二級灰，如果是高鈣灰要控制使用量；正確使用添加劑，如果添加劑使用量不夠，達不到效果，如果使用過量，產生質量過剩問題，老馮不主張大量使用添加劑的種類和數量來調整砂漿狀態，避免解決了一個問題，會出現另一個問題的現象。

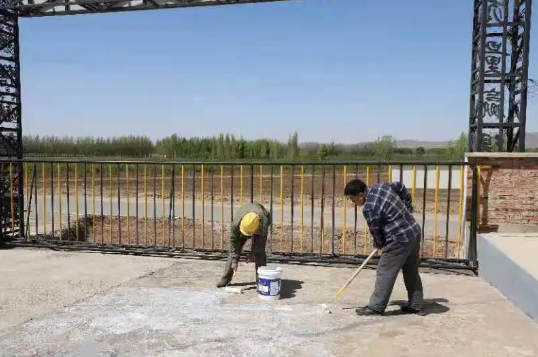

施工之前，對基層進行處理，這一環節特別重要，如果得不到應有的重視，會導致后期砂漿層開裂。首先把施工面進行清理，清理掉浮砂、浮塵、污染物、基面松動部分，然后用高壓水槍沖刷干凈；等到沒有明水時，基層含水率小于8%，可以進行基層處理，如果基層有縫、洞、坑，用水泥砂漿進行基層修補，等到基層凝結時，如果有必要，必須進行界面處理，界面劑起了強度，或者形成膜時，可以進行下一步施工，學會科學使用界面劑非常重要，不同界面使用的界面劑種類不同，不要用錯界面劑，避免造成不必要的經濟損失；兩種基層的結合部，必須用不低于10CM寬的鋼絲網掛網，防止因收縮率不同而導致裂縫的出現。
一般來講，施工溫度過高，容易導致砂漿失水過快，造成塑性開裂；如果過堂風大，砂漿層失水快，也容易開裂。遇到這種情況時，施工人員要注意，一個是施工層面打足水，一個是施工24小時之后，要加強養護，一般七天為一個養護周期。
施工過程中，要根據砂漿使用說明書確定加水量，加水量過大，容易導致開裂；同時，要保證足夠攪拌時間，只有充分攪拌，砂漿狀態才能調出來，施工不會出現問題，老馮發現，現在施工工地砂漿攪不好（攪不熟）是主要問題，一個是設備的設計缺陷原因，一個是工人控制時間不準的原因；砂漿的施工厚度要根據砂漿的特性決定，一般來講，采用多層施工法比較科學，一次施工不能過厚，否則，容易開裂；砂漿層收光，如果收早了，容易出現橫向開裂，如果收晚了，容易出現花紋開裂；落地灰的使用要謹慎，一般來講，抹到什么地方，什么地方開裂，正確的方法是落地后用在踢腳線上。
如果剛剛施工，砂漿沒有初凝開裂，其一，原因是水泥加量大，也叫灰號大，其二，是砂漿含土量高，其三，砂漿保水不好，砂漿失水快，導致的開裂；一般短粗橫向開裂，是砂漿抹的過厚，下垂造成的，或者，砂漿的容重特別高容易導致橫向開裂。
一般施工完三個月到一年發生雞足紋開裂，是砂漿偏細造成的，或者，配比當中的粉料太多造成的，還有可能是墻體不太吸水造成的。
如果一年以后，長細紋開裂，一般是砂漿當中加入水泥過多，強度過高造成的，抹灰工人都知道，砂漿的灰號不能過高，一高，會出現開裂。
砂漿開裂原因比較復雜，有些砂漿開裂情況，還要到現場根據具體情況而定；有時，砂漿開裂是多種因素的集合，要綜合分析問題，所以，砂漿技術人員要多積累經驗，能夠迅速找出導致砂漿開裂的主要原因，及時改正，避免砂漿施工過程中的質量事故。
